說明

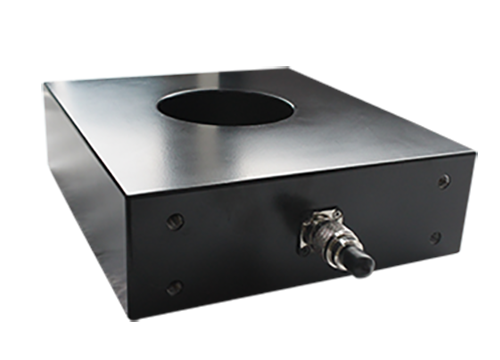

C系列寬帶脈沖電流監測傳感器，采用標準化設計理念，根據不同應用場合將常用的脈沖電流監測分為C1-C4 共四個外形規格，采用專業復雜分布參數計算仿真，和特有的分布參數解決方案，可實現精度達到0.5級，測量幅值從毫安級到數百千安、頻率從0.1Hz到20MHz的寬范圍脈沖電流，成熟應用于脈沖（浪涌）電流發生器，智能防雷模塊雷電流監測，氣象防雷預警，電磁脈沖電流測量等高精尖大電流應用場合。
特點
4個系列：
從C1到C4 共4個尺寸規格，內孔從8mm-90mm大小，涵蓋幾乎所有可能用到脈沖電流監測的場合
無源自積分：
無需外接電源，直接將電流信號轉換為電壓信號，可直接用于示波器監測
標準衰減比：
采用1V/A,0.1V/A,0.01V/A 等標準衰減比例設計，直接示波器端設置采樣比，無需換算參數，界面顯示即所得。
標準輸出阻抗：
采用50Ω輸出阻抗，可使用50Ω衰減器或者測量終端，此時輸出幅值衰減為1/2，當信號大于示波器直測量程范圍時，可使用選配的50Ω衰減器進行終端衰減，實現大電流信號示波器同軸直測
輸出接口：
根據型號不同采用SMA、BNC、UHF等標準同軸輸出接口，直徑連接測試線纜即可，信號方便穩定。并有可選的接口轉換器，可滿足不同的測量終端需求。
-

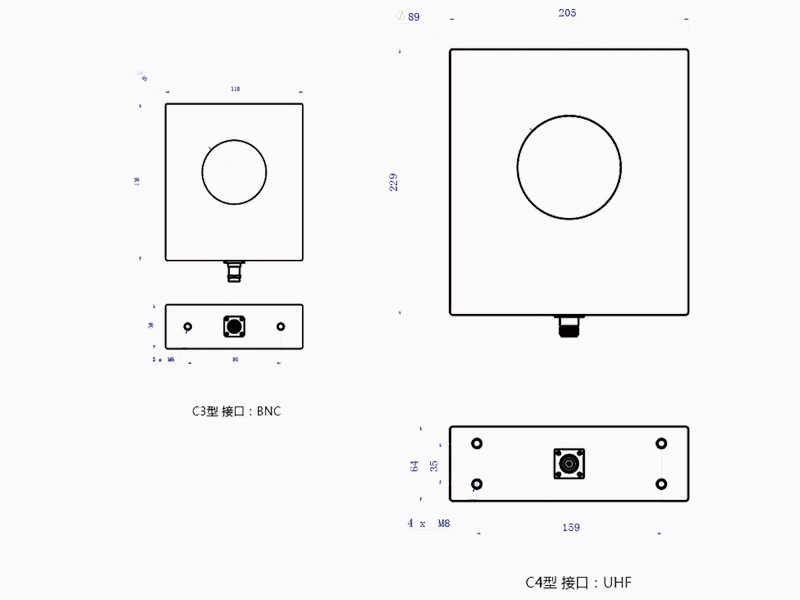

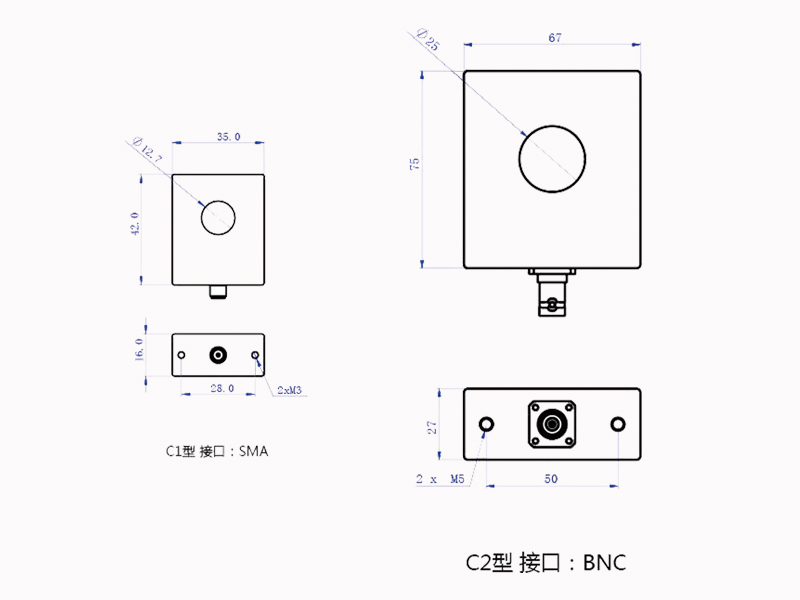

參數
-
傳感器標配
-
應用案例
|
頻域參數 |
||||||||||
|
型號 |
類型 |
連接器 |
最大電流 |
采樣比 |
內孔 |
上升時間 |
安秒值 |
正弦持續電流 |
下限頻率 |
上限頻率 |
|
Rise Time（ns） |
IT Max（As） |
Max. RMS Curr.(A) |
3dB pt. Low(Hz) |
3dB pt. High(MHz) |
||||||
|
C100 |
C1 |
SMA |
50 |
1 |
12 |
20 |
0.001 |
1.5 |
300 |
20 |
|
C112 |
C1 |
SMA |
1,000 |
0.1 |
12 |
30 |
0.036 |
3 |
16 |
15 |
|
C124 |
C1 |
SMA |
10,000 |
0.01 |
12 |
40 |
0.46 |
25 |
1 |
10 |
|
C137 |
C1 |
SMA |
100,000 |
0.0005 |
12 |
100 |
2 |
100 |
0.2 |
2 |
|
C200 |
C2 |
BNC |
100 |
1 |
25 |
20 |
0.009 |
2 |
120 |
20 |
|
C212 |
C2 |
BNC |
1,000 |
0.1 |
25 |
40 |
0.18 |
12 |
6.3 |
10 |
|
C225 |
C2 |
BNC |
20,000 |
0.01 |
25 |
40 |
2.6 |
130 |
0.4 |
10 |
|
C226 |
C2 |
BNC |
50,000 |
0.005 |
25 |
40 |
4 |
200 |
0.3 |
10 |
|
C237 |
C2 |
BNC |
100,000 |
0.002 |
25 |
80 |
6.5 |
300 |
0.2 |
5 |
|
C2371 |
C2 |
BNC |
100,000 |
0.0001 |
25 |
80 |
7.5 |
350 |
0.2 |
5 |
|
C238 |
C2 |
BNC |
200,000 |
0.001 |
25 |
80 |
7 |
340 |
0.2 |
5 |
|
C312 |
C3 |
BNC |
1,000 |
0.1 |
55 |
40 |
0.19 |
10 |
15 |
10 |
|
C325 |
C3 |
BNC |
20,000 |
0.01 |
55 |
80 |
6.6 |
300 |
0.5 |
5 |
|
C336 |
C3 |
BNC |
50,000 |
0.01 |
55 |
80 |
11.8 |
400 |
0.2 |
5 |
|
C337 |
C3 |
BNC |
100,000 |
0.002 |
55 |
80 |
22.9 |
800 |
0.1 |
5 |
|
C348 |
C3 |
BNC |
200,000 |
0.001 |
55 |
200 |
41.6 |
1200 |
0.1 |
2 |
|
C437 |
C4 |
UHF |
100,000 |
0.005 |
90 |
80 |
67 |
2000 |
0.1 |
5 |
|
C438 |
C4 |
UHF |
200,000 |
0.002 |
90 |
80 |
97 |
2000 |
0.1 |
5 |
|
C459 |
C4 |
UHF |
500,000 |
0.001 |
90 |
200 |
97 |
2000 |
0.1 |
2 |
注1：由于脈沖電流波形具有復雜的寬頻帶參數特性，為了保證所選擇電流傳感器可完全滿足您的使用場合，選擇型號前請與峰極電磁聯系，峰極電磁會提供專業的配置建議。
注2：受測量終端（示波器等）輸入電壓范圍的影響，不代表最大輸出電流值測量終端可以直接接入，嚴防傳感器輸出電壓過高導致測量終端受損，必要時請選擇標準衰減器進行信號衰減后再接入測量終端。
注3：以上電流線圈均輸出阻抗為50Ω，如果需要75Ω或其他輸出阻抗，請聯系峰極電磁為您定制。
傳感器標配
應用案例
浪涌（沖擊）電流發生器應用

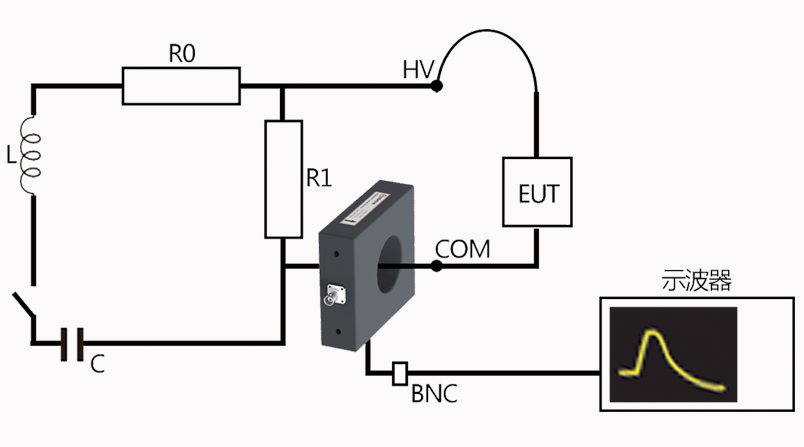

浪涌發生器一般輸出開路電壓波形和短路電流波形，可將電流線圈內置于儀器，在儀器面板使用BNC端口輸出，用戶在操作儀器進行試驗時，直接從儀器面板輸出信號連接至示波器即可，無需在測試回路中接入電流線圈，減少操作人員工作量和出錯概率。這需要根據測試的波形和回路中導體尺寸選擇合適的電流線圈規格
智能防雷箱應用

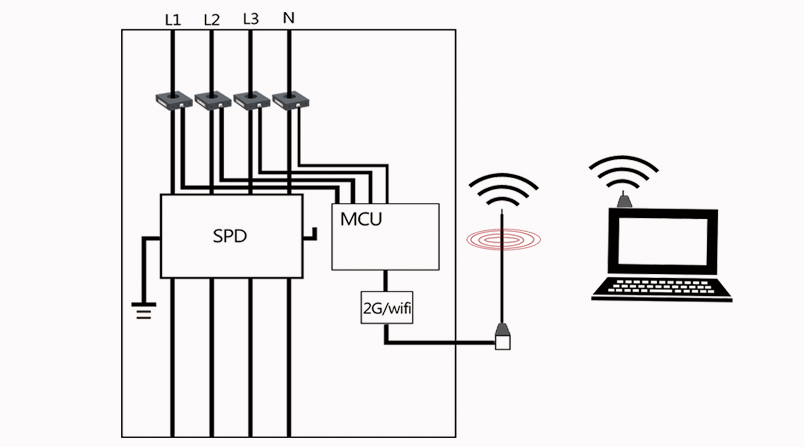

智能防雷箱是一種新型的雷電防護模塊，可于遠程監控防雷箱工作狀態，內置該傳感器后可當有雷電流（或者感應電流）流過防雷模塊時，可將雷電流大小、數量、甚至雷電流的波形等信息均可記錄下來并發送至遠程端，便于實時監控。防雷箱受內部空間限制，一般需要體積較小，但是測量非常大的電流傳感器，C1型體積小巧，最大電流可測量100kA 8/20us波形，是這類應用的理想選擇。
電磁脈沖其他裝備
對于電磁脈沖、電磁炮、電磁軌道彈射、慣性約束核聚變、大型激光器等驅動電流具有幅值大、持續時間長、上升沿陡、能量強等特點
雷電預警監測及引雷研究等

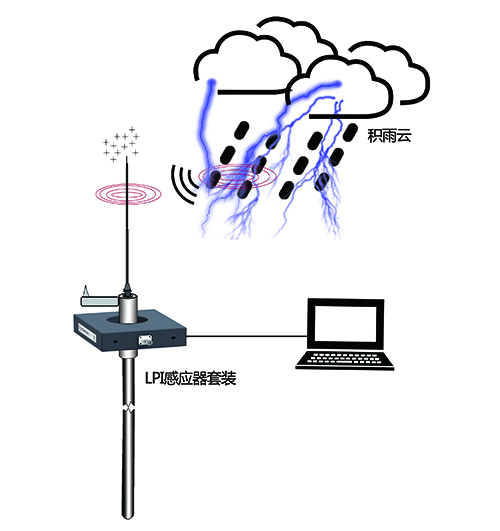

當戶外閃電發生時，強大的雷電流會順著尖端導體導入地下，在附近會感應出較強的電磁場變化，為了便于研究，可將電流線圈穿過導體，通過實時監測，分析雷電信號。這種環境下由于引雷器不便拆開，需要有開口式的電流傳感器，并且內部孔需要足夠大以便穿過引流導體，因此設計了可以開口式的大電流傳感器，最大可監測電流200kA
