— 產品中心 —脈沖電場探頭
（1）概述
FFP系列電場探頭采用單極子天線原理設計，可放置于電場環境中,測量自由空間某個方向上的電場幅值，最大電廠幅值可1000KV/M，主要用來檢測電磁脈沖環境空間中電場的分布情況，也可以用作其他科研用途。
（2）特點
l 最大峰值場強：1kV/M～100kV/m
l 采樣系數：10kV/m:1V@量程10kV/m
l 100/m:1V@量程100V/m
l 工作頻率（3db）:1kHz～200MHz
l 產品可定制
（3）主要技術參數
類型 | 地電場探頭 | 原波形光纖電場探頭 | ||

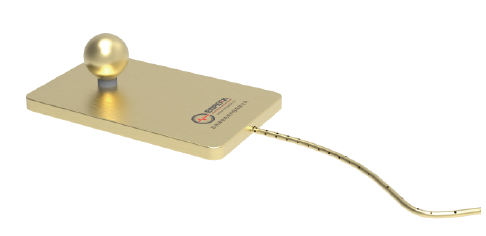

圖片 |
|
| ||
型號 | EFP-100 | EFP-1000 | FFP-100 | FFP-1000 |
最大場強 | 100kV/m | 1000kV/m | 100kV/m | 1000kV/m |
采樣比列 | 50kV:1V | 200kV:1V | 100kV:1V | 1000kV/m:1V |
輸出阻抗 | 1kΩ | 1kΩ | 50Ω | 50Ω |
頻率范圍 | 10k～500MHz | 10k～500MHz | 1k～500MHz | 50Hz～20MHz |
輸出端子 | SMA | SMA | SMA | SMA |
應用范圍 | 測量核電磁脈沖地電場 | 測量核電磁脈沖自由場 | 測量雷電電場自由場 | |
濕度溫度 | ≤90%-20℃-65℃ | |||
精度 | 3% | |||
外形尺寸 | 200*100*50mm | |||
重量 | 約1kg | |||
其他規格需求可定制
